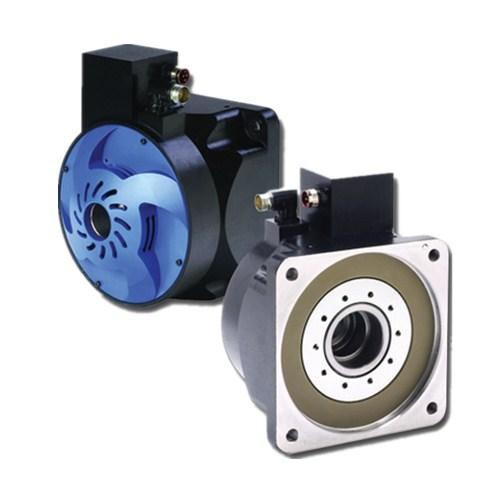

科尔摩根CDDR伺服/力矩电机机电组件设备解析

科尔摩根（Kollmorgen）CDDR系列伺服/力矩电机是面向高精度直驱应用设计的机电组件设备，在工业自动化领域具有重要地位。以下从产品定位、技术特点、机电组件构成及应用场景等维度展开解析。

一、产品定位
CDDR系列属于科尔摩根直驱旋转（DDR）电机家族中的伺服/力矩电机产品线，主要面向需要高转矩密度、低转速、直接驱动负载的应用场合。与传统“伺服电机+减速机+联轴器”的传动方案相比，CDDR电机通过直接连接负载，取消了中间传动环节，从而在精度、刚性和维护性方面具有明显优势。作为机电组件设备，CDDR电机通常不是孤立的单品，而是与编码器、驱动器、制动器、冷却系统等构成完整的机电一体化组件，交付给设备集成商或终端用户。

二、技术特点

1. 高转矩密度与低转速特性：CDDR电机采用永磁同步技术，在低转速下可输出大转矩，适合重载直驱场景。
2. 直接驱动结构：转子与负载直接连接，消除背隙和弹性变形，提升系统刚性和定位精度。
3. 内置高分辨率编码器：通常配套绝对值编码器或增量式编码器，满足高精度位置反馈需求。
4. 多种冷却方式：根据功率等级提供自然冷却、风冷或水冷选项，适应不同热负荷工况。
5. 模块化设计：定子、转子、编码器、制动器等可灵活组合，便于按设备需求定制机电组件。

三、机电组件构成
CDDR伺服/力矩电机作为机电组件设备，典型构成包括：

• 定子组件：含绕组和铁芯，决定电机的电磁性能。
• 转子组件：含永磁体和转子轭，与负载直接耦合。
• 位置反馈组件：编码器及其安装接口，用于闭环控制。
• 制动组件（可选）：失电制动器，用于断电保持或安全定位。
• 冷却组件（可选）：水冷套或风冷结构，用于散热管理。
• 电气接口：动力线、编码器线及温度传感器接口，便于与驱动器连接。

四、应用场景
CDDR系列电机机电组件广泛应用于：

1. 半导体制造设备：如晶圆搬运、光刻平台，要求高精度和高洁净度。
2. 机床与加工中心：直驱转台、分度盘等，替代蜗轮蜗杆或凸轮分度机构。
3. 机器人关节：协作机器人或重载机器人的旋转关节，追求高刚性和零背隙。
4. 包装与印刷设备：套准控制、张力控制等需要快速响应的直驱场合。
5. 医疗与检测设备：CT机旋转架、精密检测转台等。

五、选型与集成要点
在将CDDR电机作为机电组件设备集成时，需关注：负载惯量匹配、连续转矩与峰值转矩核算、编码器分辨率与控制系统兼容性、冷却方式与安装空间、制动器保持力矩是否满足安全要求，以及驱动器与电机的参数匹配。合理选型与集成可充分发挥直驱方案在精度、效率和可靠性方面的优势。

综上，科尔摩根CDDR伺服/力矩电机作为机电组件设备，体现了直驱技术在高精度自动化装备中的工程价值，其模块化组件形态便于用户按需构建完整的直驱运动控制方案。
